精品国产三级a∨在线无码犇_日韩女人**片在线播放_蜜桃黑色在线播放_韩国成年的免费漫画_日本护士视频欧美无砖专区_一级视频黄色毛片_最新手机在线电影_五月丁香婷深爱第九综合网_亚洲乱码A V片在线播放_爽 好舒服 快无码免费视频网站

歡迎進入天津盛昊環(huán)保設備有限公司企業(yè)官網(wǎng)
一站式供應商
玻璃鋼罐,玻璃鋼儲罐
電話

咨詢熱線

13833879989

玻璃鋼罐內(nèi)部結構及使用、維護方法

作者:來源:天津盛昊環(huán)保設備有限公司時間:2021-05-08 09:02訪問量:
描述:玻璃鋼罐內(nèi)襯層由內(nèi)表面層和次內(nèi)層組成,基體應采用雙酚A型不飽和聚酯樹脂、乙烯基酯樹脂等耐腐蝕性能優(yōu)良的樹脂。強度層由通用型不飽和聚酯樹脂作基體,玻璃纖維無捻粗紗布為增強材料。外表面層由耐候性能優(yōu)良的不飽和聚酯樹脂作基體,玻璃纖維表面氈或玻璃纖維無捻粗紗布(厚度小于0.16mm)作增強材料,樹脂含量大于55% 。

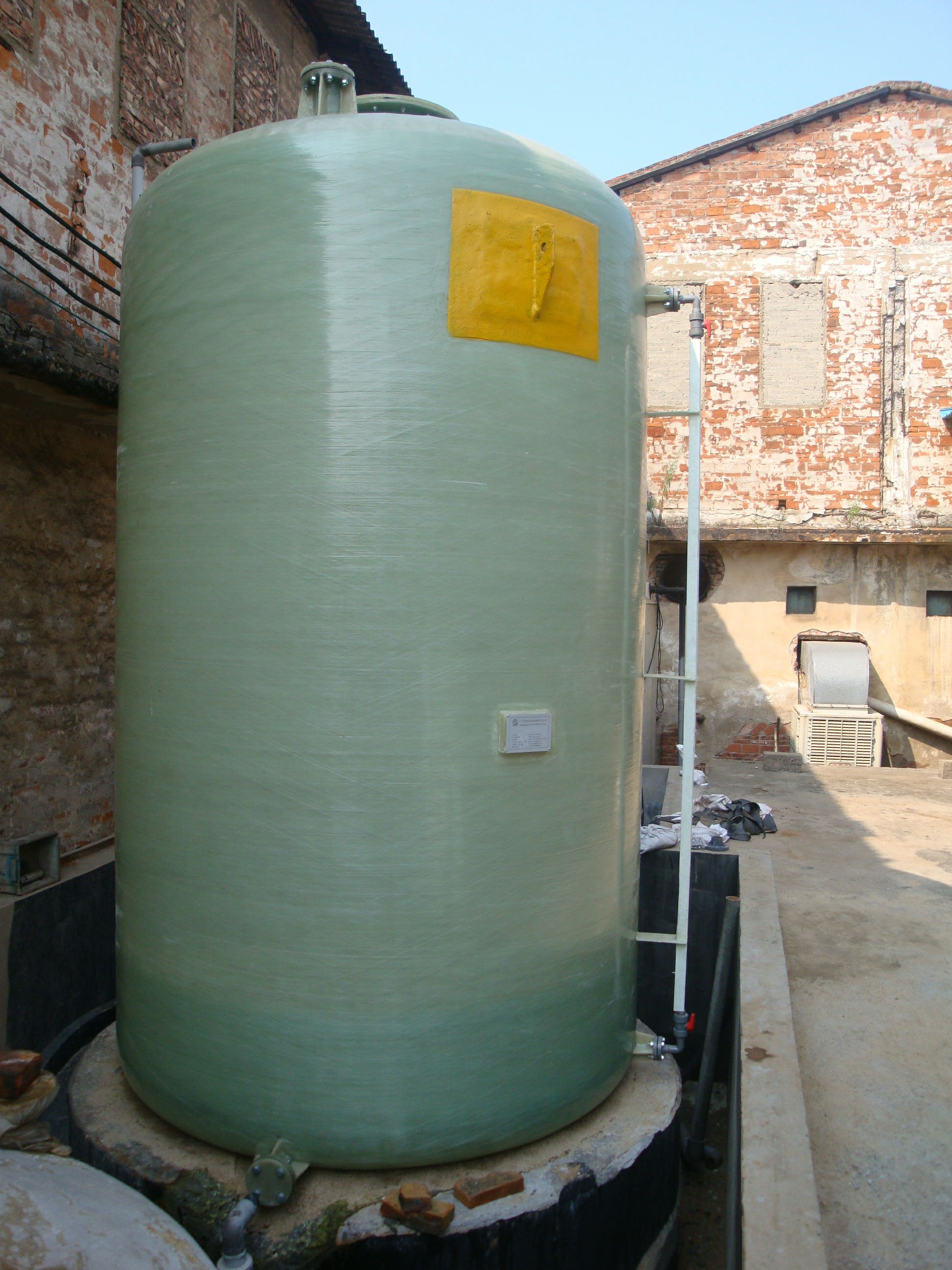

玻璃鋼罐

玻璃鋼罐內(nèi)部結構:

  專業(yè)生產(chǎn)的玻璃鋼罐壁分外內(nèi)表面層、次內(nèi)層、強度層和外表面層。
1.玻璃鋼罐內(nèi)襯層
  玻璃鋼罐內(nèi)襯層由內(nèi)表面層和次內(nèi)層組成,基體應采用雙酚A型不飽和聚酯樹脂、乙烯基酯樹脂等耐腐蝕性能優(yōu)良的樹脂。增強材料為玻璃纖維表面氈、玻璃纖維短切原絲氈及玻璃纖維無捻粗紗布等。增強結構形式如表所示。
2.玻璃鋼罐強度層
  由通用型不飽和聚酯樹脂作基體,玻璃纖維無捻粗紗布為增強材料。樹脂含量為45%-50% ,該層厚度由設計計算確定。
3.玻璃鋼罐外表面層
  由耐候性能優(yōu)良的不飽和聚酯樹脂作基體,玻璃纖維表面氈或玻璃纖維無捻粗紗布(厚度小于0.16mm)作增強材料,樹脂含量大于55% ,該層厚度為0.2-0.5mm 。
4.玻璃鋼罐滲透現(xiàn)象
  在設計時,首先要對使用全玻璃鋼貯罐(槽)或玻璃鋼貼面作一選擇。滲透率是流體分子質(zhì)量及滲透途徑的函數(shù),由于水和一些分子質(zhì)量較小的液體在玻璃纖維氈污水流速較快(如水分子質(zhì)量為18,相形之下硫酸分子質(zhì)量為98,是水的5.4 倍),襯里兩面的溫差是活動動力之一。
  降低滲透率和熱膨脹系數(shù)是進步玻璃鋼襯里穩(wěn)定性能,避免貼面剝離、斷裂的重要內(nèi)容。
  在制造村里的樹脂中間加進適量填料則是增強村里穩(wěn)定性能的有效措施,由于加進填料可以減少水分活動速度,從而降低了滲透率,又可降低熱膨脹系數(shù),從而進步襯里熱穩(wěn)定性,同時又便于修補,能取一石三鳥之效。

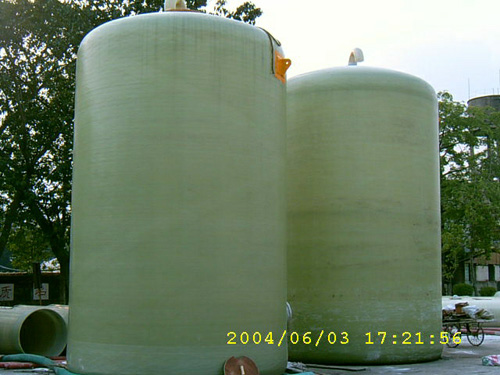

玻璃鋼罐內(nèi)部結構及使用、維護方法
玻璃鋼罐的使用及維護方法:
一、玻璃鋼罐的使用限制:
1、玻璃鋼罐只限于在設計條件下使用,不能隨意變更使用介質(zhì)(包括介質(zhì)濃度)、溫度、使用壓力等。
2、玻璃鋼罐是指與大氣連通的靜液壓罐,尤其是立式平底罐,應確保罐體與大氣通暢良好,不會因放空,進料或溫度變化而帶壓(正負壓)。壓力貯罐(容器、塔器)其最大工作壓力,都不允許超過設計指定值。除非特殊設計,其振動源(攪拌、反沖裝置)冷熱管都應與罐體隔離支撐。
3、玻璃鋼罐不可隨意在貯罐頂部上加載。常壓貯罐嚴禁負壓使用!
4、玻璃鋼罐不可在接管在施加載荷,有振動源的接管要設置有效地避振設施。
5、玻璃鋼罐不可近火、遠離熱源。
二、玻璃鋼罐的維護:
1、進入玻璃鋼罐內(nèi)維護,應先關閉所有進料閥門,放空并清洗罐體,經(jīng)檢測確認罐內(nèi)無有毒氣體,不缺氧時才能進入貯罐,進入罐內(nèi)應穿軟底鞋,綁上安全帶并將安全帶另一端系于罐頂,注意罐內(nèi)通風。進入罐內(nèi)操作,必須有人員在罐外監(jiān)控下進行。
2、要防止工器具撞傷罐壁,使用梯子、金屬件等于罐壁接觸部分要加軟質(zhì)墊,保護內(nèi)壁不被劃裂、挫傷。
3、玻璃鋼罐的外爬梯、護籠、護欄在攀爬前應仔細檢查是否安全可靠,有異常情況嚴禁攀爬使用。
4、玻璃鋼罐維修時不可在罐頂隨意加載,也不準在接管上施加外力。
5、戶外使用玻璃鋼罐使用多年后會因外表層老化,造成樹脂層剝落或纖維外露。建議每二、三年應在罐外表面涂刷油漆或樹脂,以防老化,延長使用壽命。
